ΔΙΑΤΑΞΗ ΣΧΕΔΙΑΣΤΙΚΗΣ ΑΠΟΤΥΠΩΣΗΣ ΑΝΑΣΚΑΦΙΚΩΝ ΕΥΡΥΜΑΤΩΝ

ΔΙΑΤΑΞΗ ΣΧΕΔΙΑΣΤΙΚΗΣ ΑΠΟΤΥΠΩΣΗΣ ΑΝΑΣΚΑΦΙΚΩΝ ΕΥΡΥΜΑΤΩΝ

ΔΙΑΤΑΞΗ ΣΧΕΔΙΑΣΤΙΚΗΣ ΑΠΟΤΥΠΩΣΗΣ ΑΝΑΣΚΑΦΙΚΩΝ ΕΥΡΥΜΑΤΩΝ

Διάταξη για την γρήγορη και αξιόπιστη σχεδιαστική αποτύπωση ανασκαφικών ευρημάτων - θραυσμάτων.  Στιβαρή κατασκευή χωρίς κινούμενα μέρη με οπτική λήψη δεδομένων. Φορητή με εύκολη και γρήγορη συναρμολόγηση και αποσυναρμολόγηση. Κατάλληλη για χρήση και στο πεδίο και στο εργαστήριο. Αποδίδει αξιόπιστα αποτελέσματα ακόμη και σε περιβάλλον με έντονη ηλιοφάνεια, σκόνη και υψηλή θερμοκρασία. Η ακτινοβολία Laser που χρησιμοποιείτε είναι ασφαλής για τον χρήστη.

Παραδίδεται σε εργονομική πλαστική  θήκη διαστάσεων 46x34x15cm και βάρους 7Kg.

ΠΕΡΙΓΡΑΦΗ ΔΙΑΤΑΞΗΣ

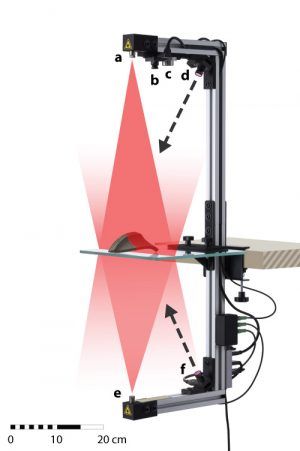

Δυο μονάδες  LASER (a,e) προβάλλουν ορατές γραμμές πάνω στο δείγμα και από τις δύο πλευρές. Το δείγμα τοποθετείτε σε βάση από γυαλί ανθεκτικό σε εκδορές, ώστε να εξασφαλίζεται καθαρή απεικόνιση και από την κάτω όψη.

Δύο 3D κάμερες (d,f) καταγράφουν εικόνες των γραμμών LASER για να δημιουργήσουν ένα πλήρες τμήμα του θραύσματος σε πραγματικό χρόνο.

Η έγχρωμη κάμερα 5megapixel (b) είναι εξοπλισμένη με οπτικά τμήματα υψηλής τεχνολογίας για την λήψη λεπτομερειών του θραύσματος. Η εστίαση και το βάθος πεδίου είναι ρυθμιζόμενα, επιτρέποντας λήψης από πολύ μικρή απόσταση. Η έγχρωμη κάμερα συμπληρώνει το σχέδιο με τυπική φωτογραφική απεικόνιση.

Ο φωτισμός παρέχεται είτε από την ενσωματωμένη LED υψηλής ισχύος (c) είτε από μια εξωτερική πηγή φωτός.

Το προς σάρωση θραύσμα τοποθετείτε πάνω στην γυάλινη βάση εργασίας. Κατά την διάρκεια της τοποθέτησης, το προφίλ αξιολογείται συνεχώς και εμφανίζεται στην οθόνη του υπολογιστή.

Αρχικά ο χειριστής παίρνει την χαρακτηριστική κάθετη διατομή του οστράκου. Το οριζόντιο προφίλ λαμβάνεται για τον προσδιορισμό της ακτίνας του σχήματος σε ένα αυθαίρετο σημείο. Οι  πρόσθετες πληροφορίες όπως λαβές ή πλαστικά στοιχεία αποκτώνται και ευθυγραμμίζονται με το σχέδιο.

Το σχέδιο ενισχύεται με γραμμές καμπής, γραμμές διακοπής και έγχρωμη φωτογραφία του δείγματος. Το τελικό αποτέλεσμα αποθηκεύεται σε βάση δεδομένων, δίδετε υπό κλίμακα και είναι έτοιμο για δημοσίευση ή περαιτέρω επεξεργασία.

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

3D εύρος μέτρησης

250x100 mm

Απόσταση laser από δείγμα

300 - 400 mm

Τύπος 3D

Διπλής όψης

Ανάλυση μέτρησης 3D

0.25 mm

Κουμπί μέτρησης 3D

foot switch, mouse click

Ευαισθησία στο ηλιακό φως

Πολύ χαμηλή

Ανάλυση έγχρωμης κάμερας

2592x1944 pixels

Έγχρωμο οπτικό πεδίο κάμερας

290x210 mm

Φωτισμός έγχρωμης κάμερας

λευκό LED, 1W, από την κορυφή

Τύπος δειγμάτων

Κεραμικά, λίθινα

Χειρισμός δείγματος

χειροκίνητος

Μέγιστο μέγεθος δείγματος

απεριόριστο

Γυαλί στήριξης

χαλαζιακό, ανθεκτικό στις γρατζουνιές

Υποστηριζόμενο μέγεθος γυαλιού

250x250x6 mm

Τύπος πλαισίου

Βιομηχανικό πλαίσιο αλουμινίου

Μέγεθος πλαισίου

270x770 mm (βάθος x ύψος), φορητό

Μηχανισμός τοποθέτησης

επιτραπέζιος

Συνολικό βάρος

7 kg (συμπ. της θήκης)

Μέγεθος πακέτου

460x340x150 mm (συμπ. της θήκης)

Κατηγορία προστασίας εισόδου

IP20

Θερμοκρασία λειτουργίας

0 - 45°C

Θύρα επικοινωνίας με υπολογιστή

USB 3.0

Παροχή ρεύματος

USB 3.0, δεν απαιτείται εξωτερικό καλώδιο

Τύπος συσκευής

συμπαγής

Λειτουργικό σύστημα

Windows 10

 Εσωτερική βάση δεδομένων

Ανοιχτού κώδικα

Format εσωτερικής αποθήκευσης

PostgreSQL, JSON, Pickle

Ακατέργαστη μορφή δεδομένων

WKT
